Motores 2 y 4 tiempos

Motor tipo Otto

2 tiempos y 4 tiempos

El ciclo Otto es el ciclo termodinámico que se aplica en los motores de combustión interna de encendido provocado (motores de gasolina). Se caracteriza porque en una primera aproximación teórica, todo el calor se aporta a volumen constante.

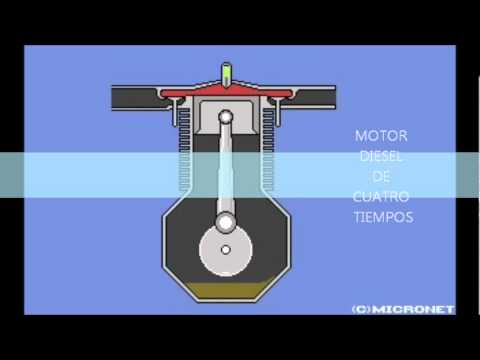

 Ciclo de 4 tiempos.

1. Admisión: el pistón se desplaza hasta el PMI (Punto Muerto Inferior) y la válvula de admisión permanece abierta, permitiendo que se aspire la mezcla de combustible y aire hacia dentro del cilindro (esto no significa que entre de forma gaseosa).
2. Compresión las válvulas permanecen cerradas y el pistón se mueve hacia el PMS, comprimiendo la mezcla de aire y combustible. Cuando el pistón llega al final de esta fase, la bujía se activa y enciende la mezcla.
3. Combustión: se produce la combustión de la mezcla, liberando energía que provoca la expansión de los gases y el movimiento del pistón hacia el PMI. Se produce la transformación de la energía química contenida en el combustible en energía mecánica trasmitida al pistón, que la trasmite a la biela, y la biela la trasmite al cigüeñal, de donde se toma para su utilización.
4. Escape se abre la válvula de escape y el pistón se mueve hacia el PMS (Punto Muerto Superior), expulsando los gases producidos durante la combustión y quedando preparado para empezar un nuevo ciclo (renovación de la carga)

Ciclo de 2 tiempos.

1. (Admisión - Compresión). Cuando el pistón alcanza el PMI (Punto Muerto Inferior) empieza a desplazarse hasta el PMS (Punto Muerto Superior), creando una diferencia de presión que aspira la mezcla de aire y gasolina por la lumbrera de admisión hacia el cárter de precompresión .(Esto no significa que entre de forma gaseosa). Cuando el pistón tapa la lumbrera, deja de entrar mezcla, y durante el resto del recorrido descendente, el pistón la comprime en el cárter inferior, hasta que se descubre la lumbrera de transferencia que lo comunica con la cámara de compresión, con lo que la mezcla fresca precomprimida ayuda a expulsar los gases quemados del escape (renovación de la carga).
2. (Expansión - Escape de Gases). Una vez que el pistón ha alcanzado el PMS y la mezcla está comprimida, se la enciende por una chispa entre los dos electrodos de la bujía, liberando energía y alcanzando altas presiones y temperaturas en el cilindro. El pistón se desplaza hacia abajo, realizando trabajo hasta que se descubre la lumbrera de escape. Al estar a altas presiones, los gases quemados salen por ese orificio.

El rendimiento de este motor es inferior respecto al motor de 4 tiempos, ya que tiene un rendimiento volumétrico menor y el escape de gases es menos eficaz. También son más contaminantes.
